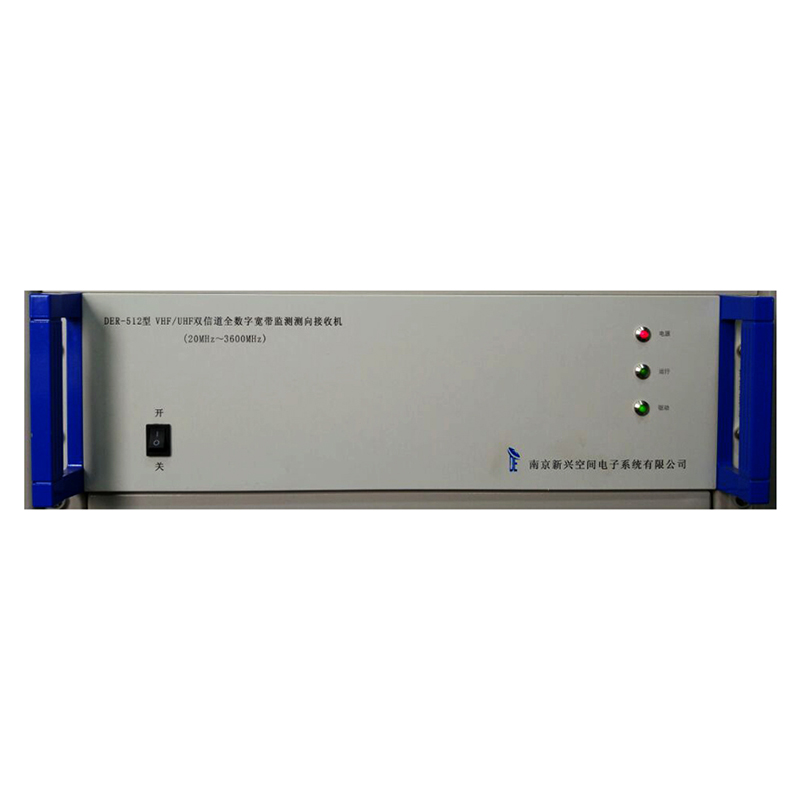

接收机
系统采用双通道数字式相关干涉仪体制,技术先进,支持双极化、大孔径测向
系统具有高测向精度:30-3000MHz≤1.5°RMS(标准场地无反射)
系统具有较高测向灵敏度:30-3000MHz≤1~15uV/m(标准场地无反射)
由于测向体制为相关干涉仪,因此系统具有较强抗干扰能力和抗多径效应,特别适合在复杂城市环境下应用
测向速度快,测向驻留时间短(双通道):2 -3ms
支持宽带FFT测向:带宽≤40MHz,分辨率:3.125 /6.25/12.5/25/50/100kHz
支持测向多任务、多用户
支持扫描测向,扫描测向速度:≥2GHz /S(RBW = 25kHz)

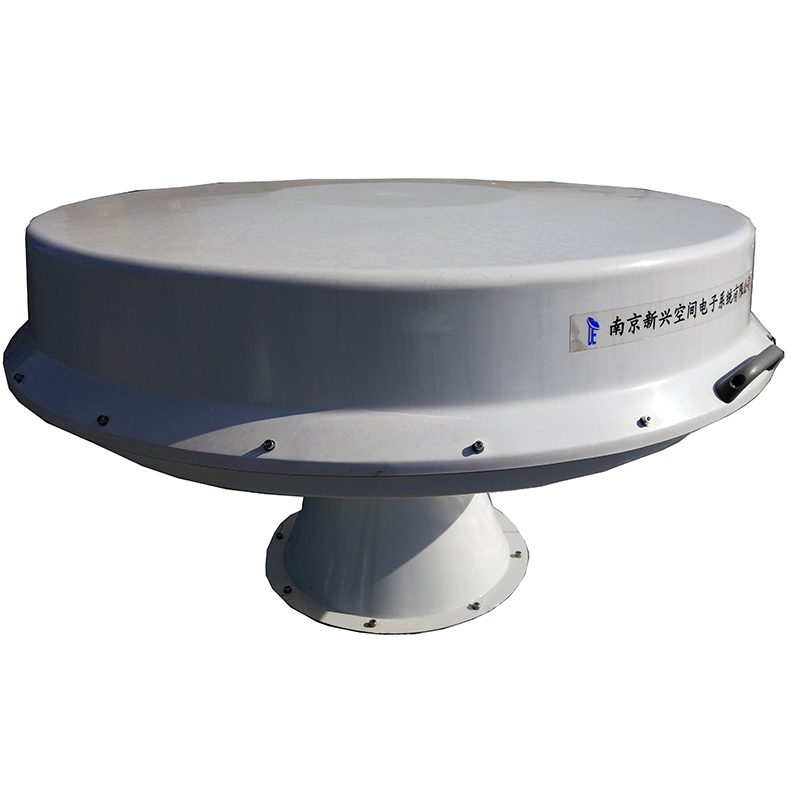

超短波测向天线
系统采用双通道数字式相关干涉仪体制,技术先进,支持双极化、大孔径测向
系统具有高测向精度:30-3000MHz≤1.5°RMS(标准场地无反射)
系统具有较高测向灵敏度:30-3000MHz≤1~15uV/m(标准场地无反射)
由于测向体制为相关干涉仪,因此系统具有较强抗干扰能力和抗多径效应,特别适合在复杂城市环境下应用
测向速度快,测向驻留时间短(双通道):2 -3ms
支持宽带FFT测向:带宽≤40MHz,分辨率:3.125 /6.25/12.5/25/50/100kHz
支持测向多任务、多用户
支持扫描测向,扫描测向速度:≥2GHz /S(RBW = 25kHz)

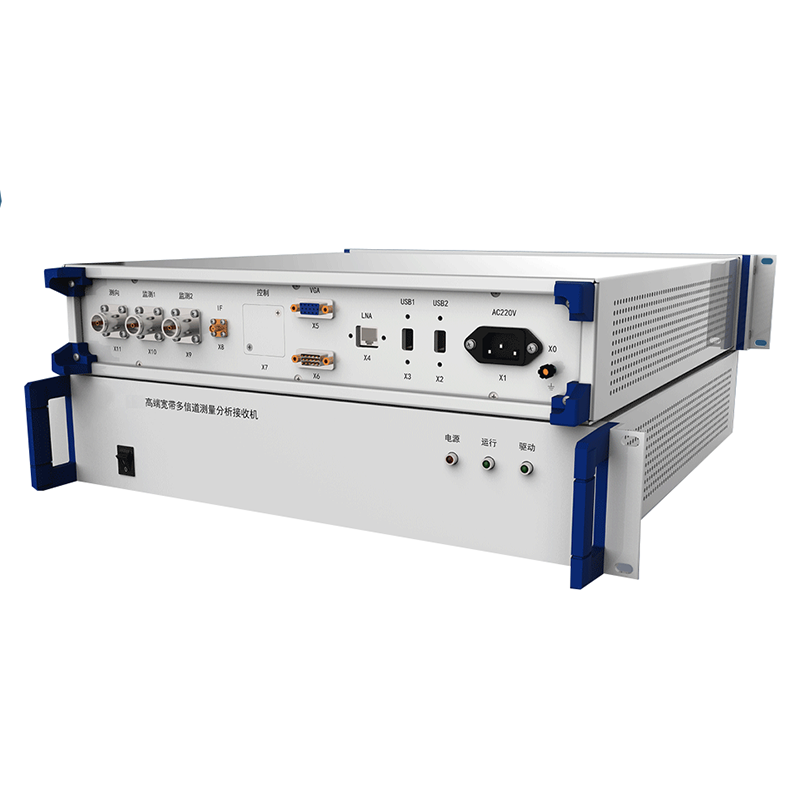

监测接收机
产品概述:
宽带测量分析接收机包括:20MHz-18000MHz、20MHz-8000MHz、20MHz-3600MHz三种型号,可满足客户的不同需求。
该系列产品综合了国内外的先进经验,可支持信号快速扫描搜索、信号精确测量与分析、多信道分析、模式识别、信号解调、超宽带信号存贮等。
监测指标对比:
|
频率范围 |
20MHz-3600MHz;短波9kHz-30MHz(选配) |
20MHz-8000MHz;短波9kHz-30MHz(选配) |
20MHz-18000MHZ; |
|
频率准确度 |
≤0.1ppm |
||
|
频率调谐时间 |
≤0.1ms |
||
|
相位噪声 |
≤-120dBc/Hz@10kHz |
≤-125dBc/Hz@10kHz ≤-115dBc/Hz@10kHz(f=5GHz处) |
≤-125dBc/Hz@10kHz ≤-115dBc/Hz@10kHz ≤-105dBc/Hz@10kHz (f=15GHz处) |
|
噪声系数 |
≤10dB(低噪声模式) |
≤10dB(低噪声模式) |
≤10dB(低噪声模式,20MHz-8GHz) ≤14dB(低噪声模式,8GHz-18GHz) |
|
中频抑制 |
≥110dB |
||
|
镜频抑制 |
≥100dB |
≥110dB |
≥110dB(≤8GHz) ≥100dB(≤18GHz) |
|
二阶截点IP2 |
≥60dBm(低失真模式) |
≥65dBm(低失真模式) |
≥65dBm(低失真模式,20MHz-8GHz) ≥55dBm(低失真模式,8GHz-18GHz) |
|
三阶截点IP3 |
≥20dBm(低失真模式) |
≥22dBm(低失真模式) |
≥22dBm(低失真模式) |
|
中频带宽 |
30kHz/500kHz/40MHz 80MHz(选配) |
||
|
杂散信号 |
≤-112 dBm |
||
|
测量动态范围 |
≥130dB(AGC) |
||
|
瞬时测量动态范围 |
≥100dB(大动态扫描模式) |
||
|
电平测量精度 |
≤2dB |
||
|
中频分析带宽 |
100Hz-40MHz不少于35种量级 |
||
|
ITU测量 |
国际电联规定的ITU测量功能 |
||
|
信道扫描速度 |
≥ 1000CH/S(步进50kHz, 带宽50kHz) |
||
|
信号解调 |
AM、FM、CW、USB、LSB、PM、Pulse、IQ |
||
|
扫描功能 |
频段扫描/频率表扫描/存贮扫描 |
||
|
信号监听 |
固定频率/频率表 |
||
|
多任务/多用户 |
支持 |
||
|
全景扫描速度P_Scan |
标配:≥50GHz/S(RBW=25kHz) |
||
|
控制接口 |
LAN |
||
|
控制协议 |
SCPI |
||
|
工作温度室内 |
-10℃~+50℃ |
||
|
工作湿度 |
|
||
